Onderhoud zuigerringen
0 Voorbereiding
2x platte schroevendraaier
Inbus 5mm
Inbus 5mm schroefmachine
Loctite 243
Momentsleutel 12.5Nm
NA-502020030127 MAINTENANCE KIT 8000H
1 Zet melkrobot in service
Zet robot in de servicestand. Voltooi laatste commando.
2 Koppel MelQ compressor af
Breng tank op druk. Zet compressor [UIT].
Haal de stekker uit het stopcontact.
Open de behuizing.
Zet ontluchtingskraan om. Laat ontluchten.
3 Vervang zuigerringen

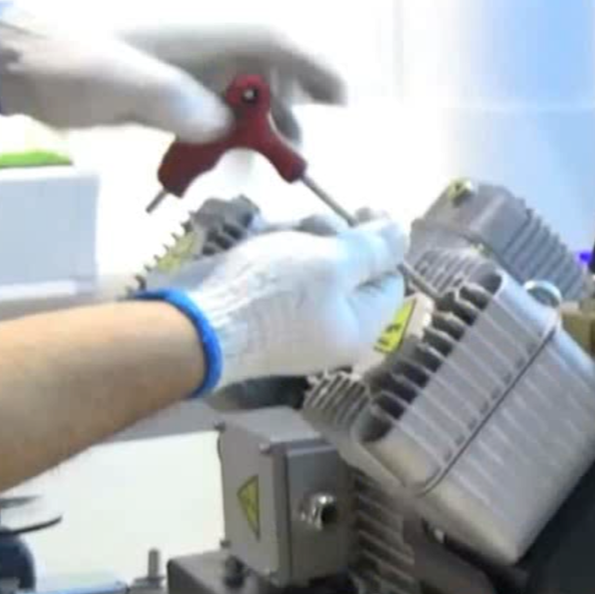

Draai de bouten los

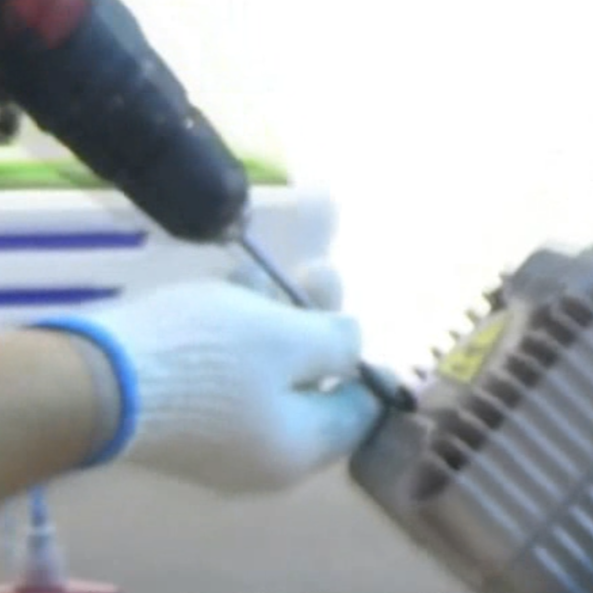

Verwijder de bouten met accuschroefmachine

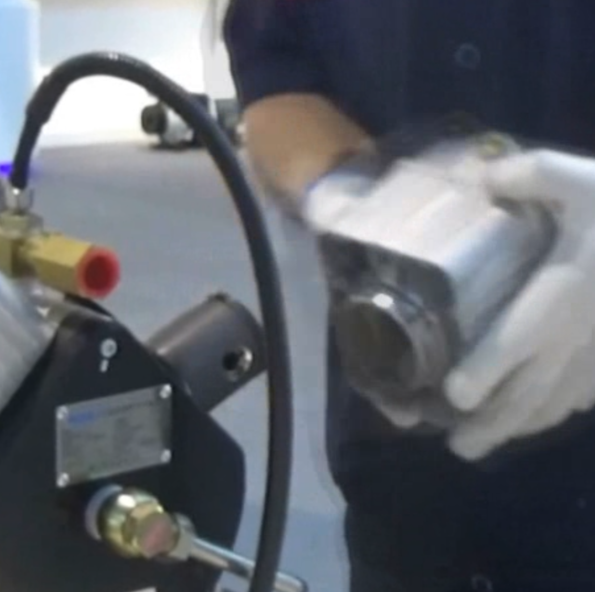

Verwijder cilinder en kop
Voorkom vuil in de behuizing

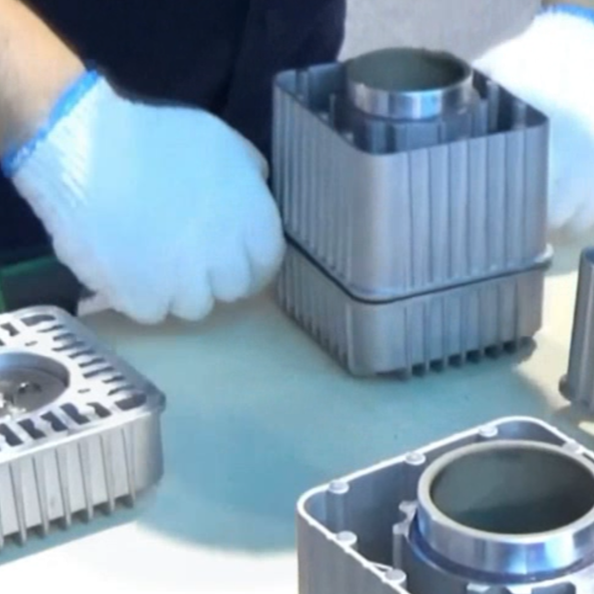

Splits kop en cilinder met platte schroevendraaiers

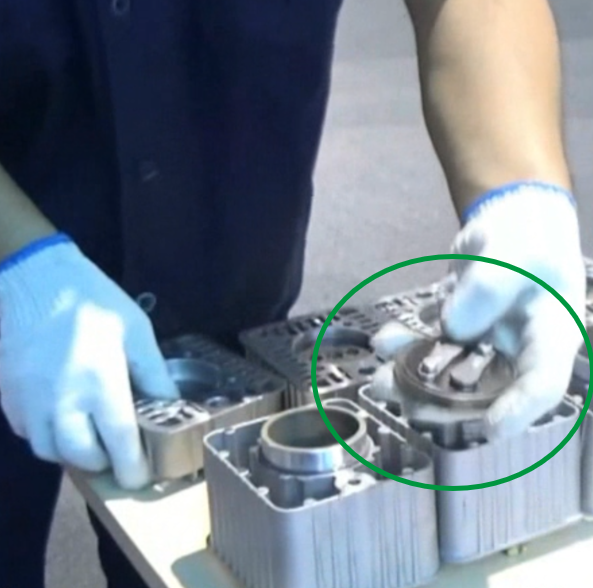

Verwijder klep

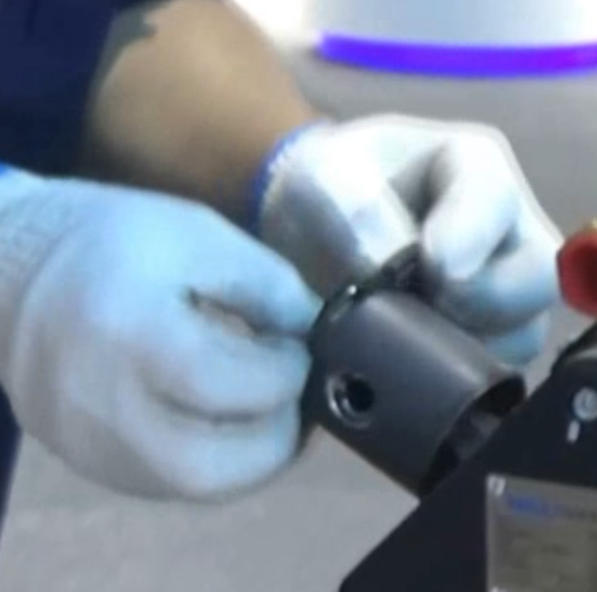

Verwijder zuigerring

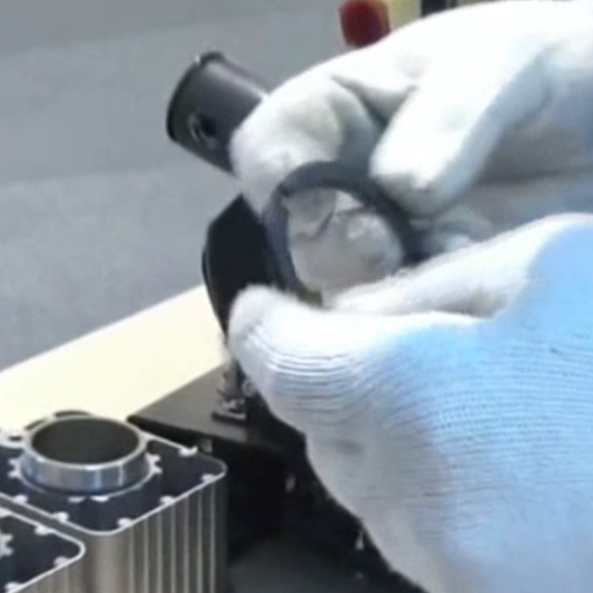

Controleer ring op slijtage schade en vervorming

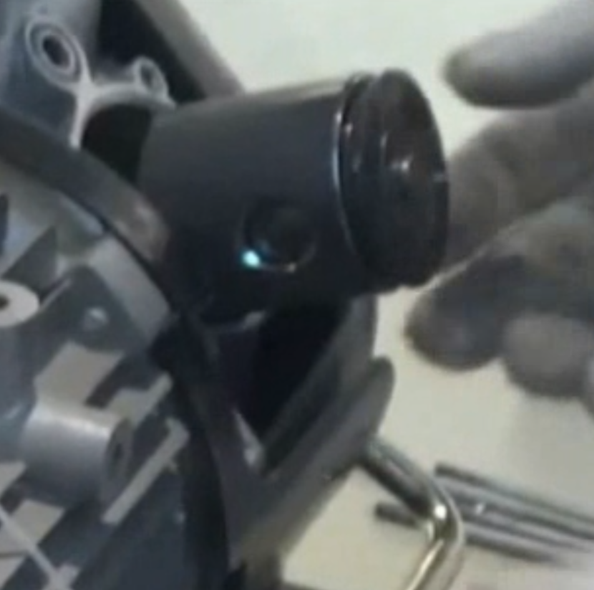

Controleer zuiger en klep op slijtage en schade

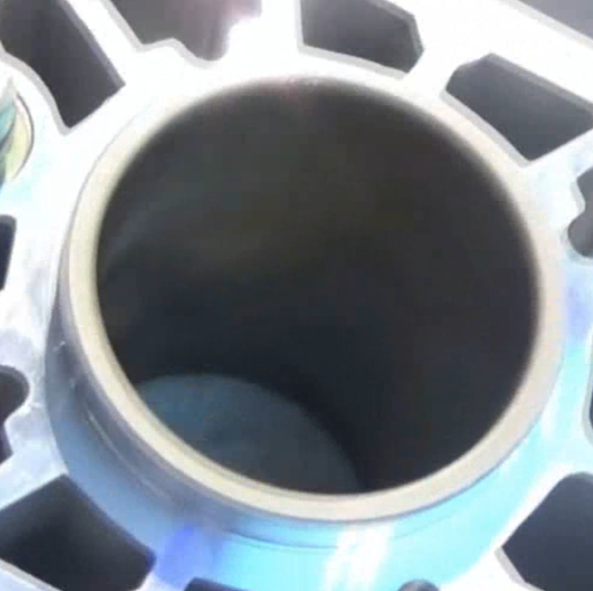

Controleer cilinderwand op slijtage en oneffenheden

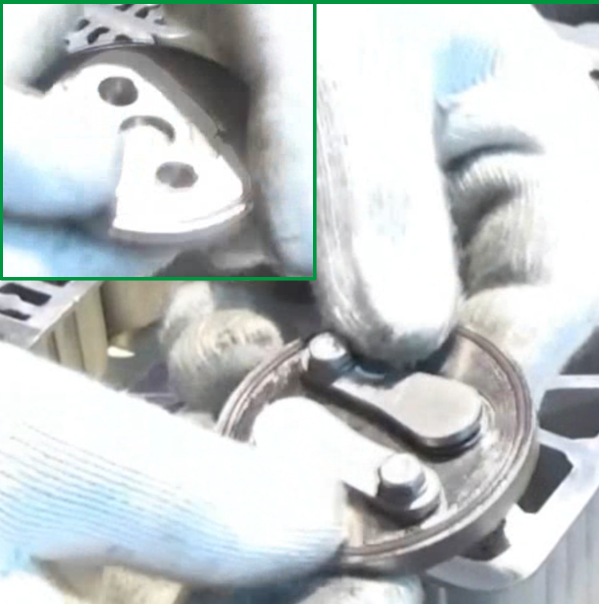

Controleer klep

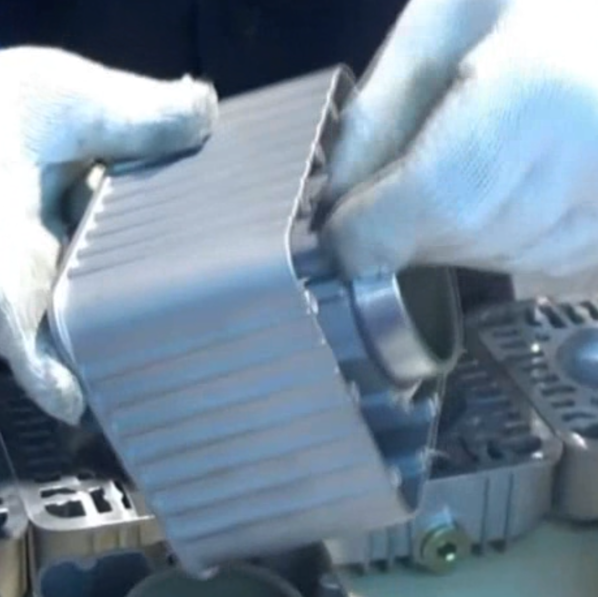

Controleer O-ring

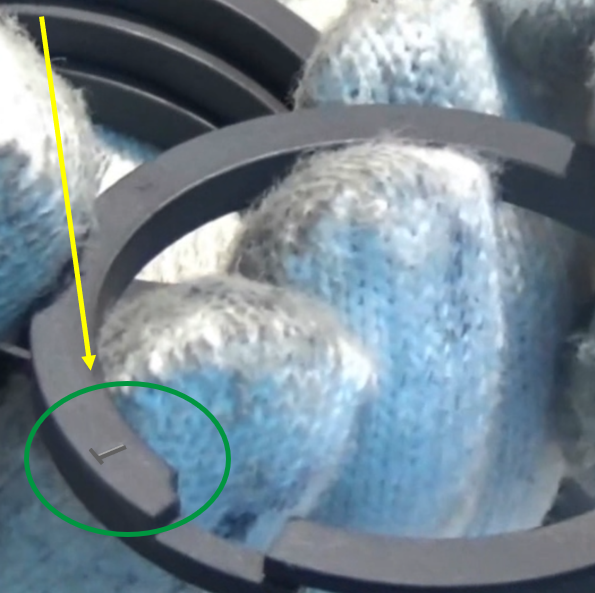

Installeer zuigerringen
T naar boven (Top)
Monteer de klep in de kop

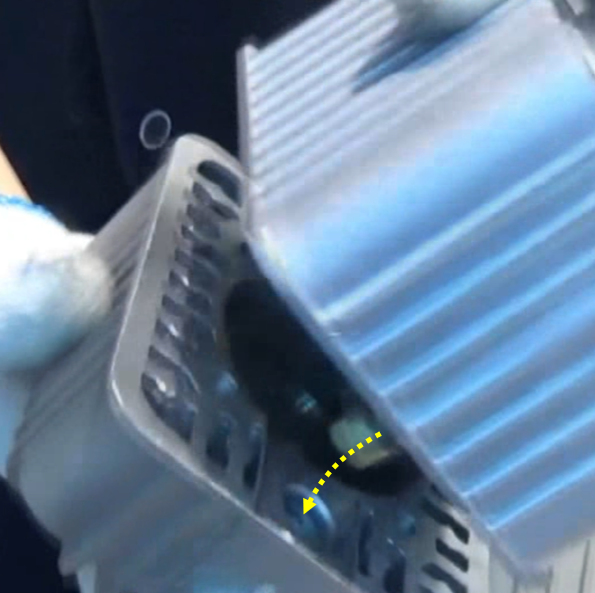

Monteer kop op cilinder

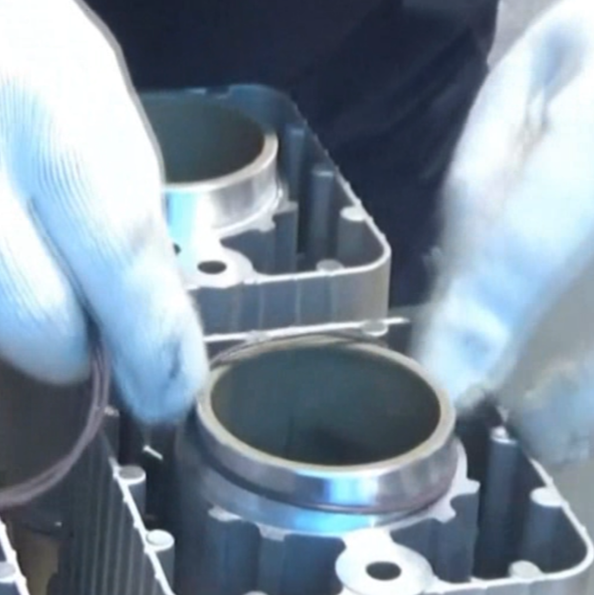

Monteer nieuwe O-ring

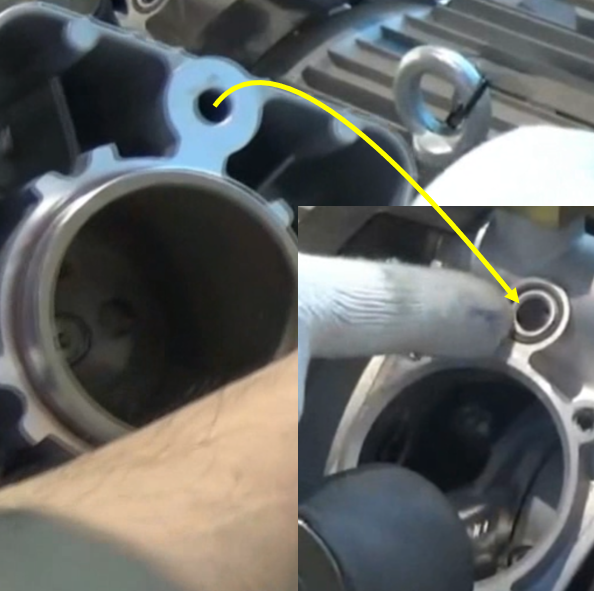

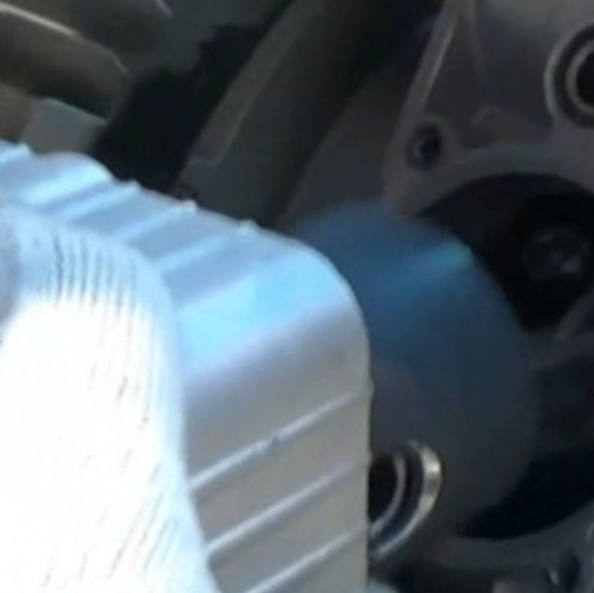

Monteer cilindersamenstelling
Luchtpoorten op elkaar
Monteer cilindersamenstelling

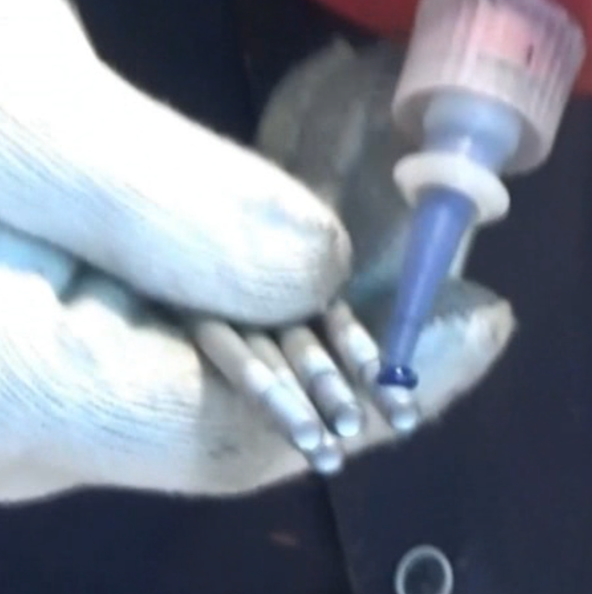

Loctite op bouteinden

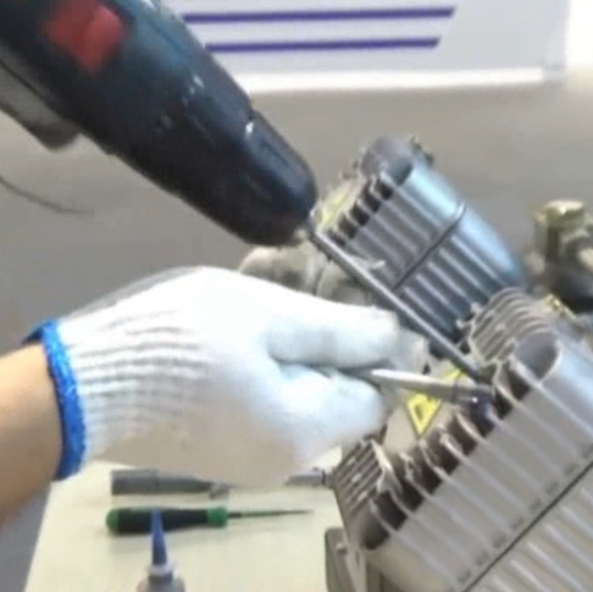

Schroef bouten in M6x108
Inbus 5
Trek de bouten na met 12.5Nm
Volgorde:
4 Sluit MelQ Compressor aan
Sluit de behuizing

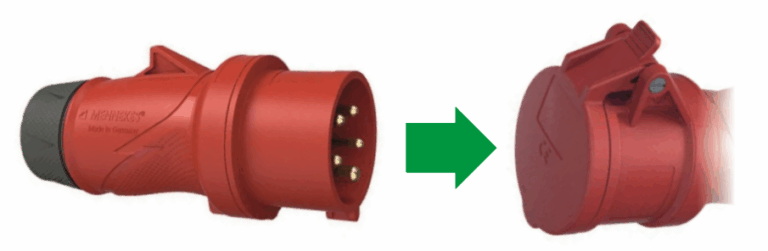

Stekker in stopcontact

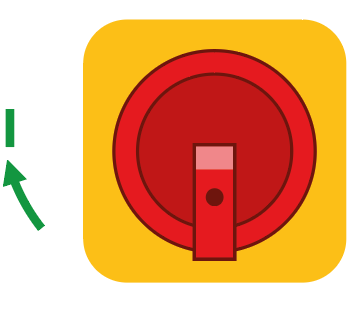

Zet compressor [AAN]
Breng de tank op druk

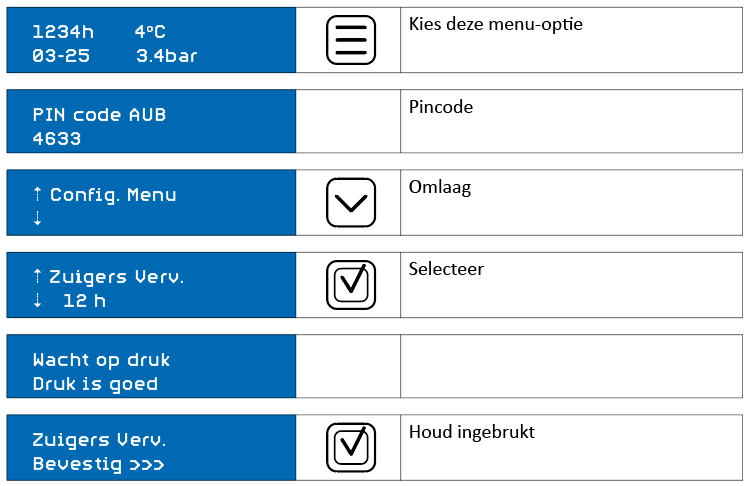

5 Meld zuigers af in Menu
Breng tank op druk
Update datum zuigeronderhoud:
6 Start melkrobot op
