Hoofdfunctie
Sturen van perslucht naar warmtewisselaar of naar adsorptiedroger

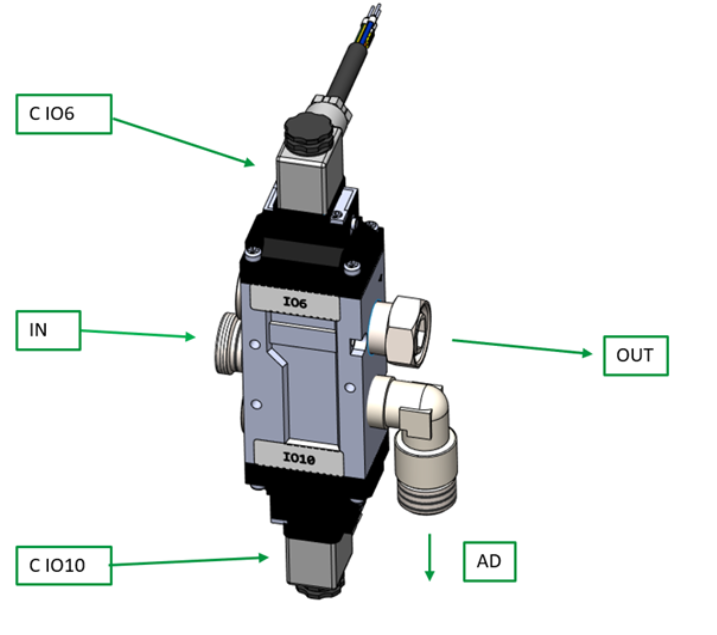

Uitvoeringsvorm
Bistabiel 5/2 ventiel
Schakelt pneumatisch via pilotdruk
Blijft in laatst gekozen stand bij spanningsuitval
Twee handbedieningen voor testen of noodbediening

Ingang
Perslucht
Spoel C IO6
Spoel C IO10

Uitgang
OUT naar warmtewisselaar [03]
OUT AD naar adsorptiedroger [07]

Onderhoud
Geen regulier onderhoud

Controlemiddel
Controleer bij storing op elektrische aansluitingen, vervuiling of mechanische blokkade
Handbedieningen op het ventiel
Controle via gedrag aangesloten componenten

Foutmodes
Ventiel schakelt niet – spoel defect of geen pilotdruk
Ventiel schakelt handmatig wel, elektrisch niet – spoel of bedrading defect
Ventiel blijft hangen – vervuiling of interne slijtage
Lekkage via ventiel – afdichtingen versleten
