Hoofdfunctie
Voorkoelen van perslucht uit de compressor

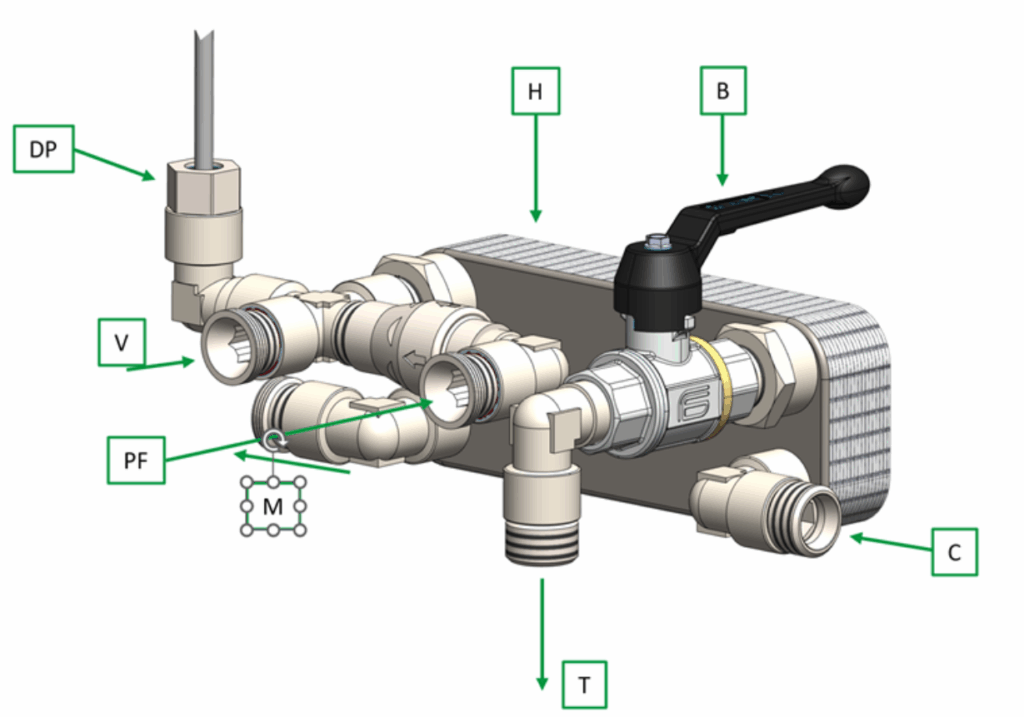

Uitvoeringsvorm
Platenwarmtewisselaar H met 4 poorten, fittingen
Montage aan beugel

Ingang
Lucht van compressor C
Lucht van ventiel V
Lucht van adsorbtiedroger nafilter PF

Uitgang
Lucht naar Cycloonafscheider M
Dauwpuntmeter T3RH3
Kogelkraan B naar tank T

Controlemiddel
Visuele controle
Temperatuurmetingen van de compressor T5 en koeldroger T6
Signaal van dauwpuntmeter in besturing

Foutmodes
Lawaai uit ontluchting van kogelkraan, tank krijgt geen lucht: kogelkraan staat open
W20 Dauwpuntmeter defect – vervang dauwpuntmeter
